Maritime
158873985867
Ortsgebundene IT-Messungen
Intelligenter Koppelmittelspender
Intelligenter Sondenarm
Modularer Sondenkopf
Reinigungsmodul
Live A-Scan
Ortsgebundene UT-Messungen
Live 3D-Datenlokalisierung
Die Elios 3 kann die UT-Nutzlast parallel zur LiDAR-Nutzlast aufnehmen und ermöglicht so eine präzise Lokalisierung der Messungen auf einem digitalen Zwilling Ihrer Anlage während der Datenerfassung.
In Kombination mit der Asset Management Softwareerweiterung und dem Live Map-Widget von Cockpit bieten die ortsgebundenen UT-Messungen ein außergewöhnliches Situationsbewusstsein, mit dem Sie die Vollständigkeit Ihrer Inspektion leicht verfolgen können.
Intelligenter Koppelmittelspender
Optimale Ultraschallkopplung
Die Elios 3 UT-Payload verfügt über einen ferngesteuerten Koppelmittelspender mit der Sonde, um sicherzustellen, dass genau die richtige Menge an Koppelmittel für eine perfekte Ultraschallübertragung in das zu prüfende Material abgegeben wird. Der Betreiber kann den Koppelmittelstand über das Cockpit überwachen und jederzeit zurückkehren, um schnell nachzufüllen oder die Spritze des Dispensers auszutauschen, wenn das Gel zur Neige geht.
Intelligenter Sondenarm
Der intelligenteste Sondenarm, der jemals für eine Drohne gebaut wurde.
Modularer Sondenkopf
Eine umfassende Auswahl an Sonden & Abdeckungen
Die Elios 3 UT-Payload verfügt über eine Reihe von Sondenhauben, die an die Form verschiedener Oberflächen angepasst werden können, sowie über austauschbare Doppelkristall-Piezokomposit-Sonden, die wahlweise mit 2 MHz, 5 MHz oder 7,5 MHz arbeiten. Die Sonden eignen sich besonders für die Messung stark korrodierter Metalle und verfügen über einen Echo-Echo-Modus zur Messung durch eine Oberflächenbeschichtung von bis zu 1 mm (0,040 Zoll).
Reinigungsmodul
Niemals eine Messung verpassen
Der Sondenkopf kann durch ein Reinigungsmodul ersetzt werden, um Ablagerungen zu entfernen und die Oberflächen für die Messung vorzubereiten. Dank der Ortsbindung kann der Benutzer leicht zu der gereinigten Stelle zurückkehren, um die Messung mit dem angebrachten Sondenkopf durchzuführen.
Bild unten stellt dar: Seite an Seite Vergleich einer metallischen Oberfläche vor und nach der Reinigung.
Live A-Scan
Verfeinerung von Messungen in Echtzeit
Das Live A-Scan-Widget von Cockpit bietet Betreibern erweiterte Messsteuerungen, die entweder vollautomatische oder manuell durchgeführte Messungen mit einstellbarer Gain und Gates ermöglichen. Diese Flexibilität ermöglicht es den Benutzern, die Messungen vor Ort zu verfeinern, selbst unter weniger idealen Bedingungen.
Navigation durch POIs
Alle Datenpunkte aus Ihren Flügen werden in einem digitalen Zwilling Ihres Objekts angezeigt und lokalisiert, was die Navigation zwischen den einzelnen Punkten erleichtert.
Messungen prüfen und verfeinern
Während der Analyse wird der A-Scan in der Software zurückverfolgt, so dass Sie die Messung überprüfen oder durch erneute Auswahl der am besten geeigneten Echosignale verfeinern können.
Dokumentation von POIs
Datenpunkte können dokumentiert werden, indem man ihnen eine Kritikalitätsstufe zuweist und eine Beschreibung hinzufügt.
-
Navigation durch POIs
Alle Datenpunkte aus Ihren Flügen werden in einem digitalen Zwilling Ihres Objekts angezeigt und lokalisiert, was die Navigation zwischen den einzelnen Punkten erleichtert.
-
Messungen prüfen und verfeinern
Während der Analyse wird der A-Scan in der Software zurückverfolgt, so dass Sie die Messung überprüfen oder durch erneute Auswahl der am besten geeigneten Echosignale verfeinern können.
-
Dokumentation von POIs
Datenpunkte können dokumentiert werden, indem man ihnen eine Kritikalitätsstufe zuweist und eine Beschreibung hinzufügt.
Messungen durch Cygnus Instruments
Die Elios 3 UT-Payload wurde in Zusammenarbeit mit Cygnus Instruments entwickelt, einem führenden Hersteller von Ultraschall-Dickenmessgeräten. Die Elios 3 UT-Payload basiert auf der 40-jährigen Erfahrung von Cygnus in der Ultraschallmessung und erfüllt die höchsten Anforderungen an Genauigkeit, Qualität und Zuverlässigkeit bei Wanddickenmessungen.
In Partnerschaft mit Cygnus Instruments.

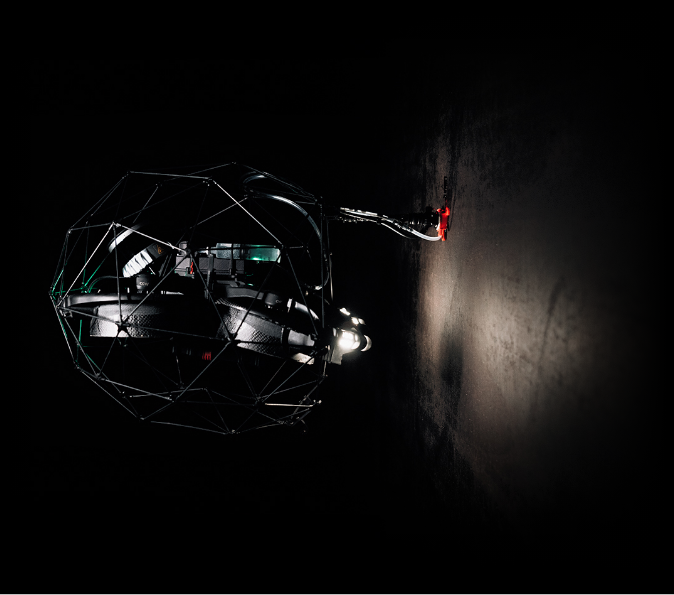

Sehen Sie die Elios 3 UT-Payload in Aktion
